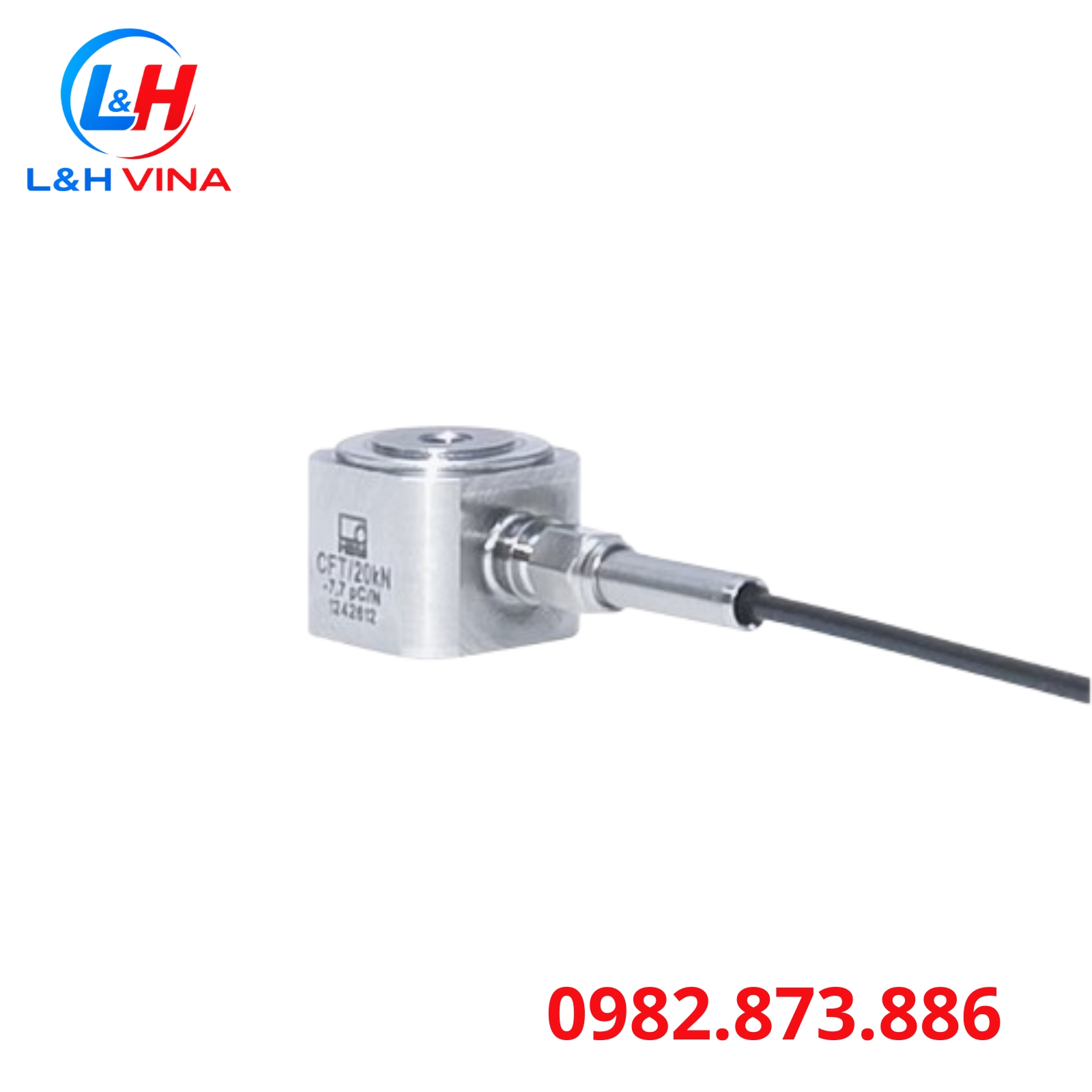

Loadcell PACEline-CFT HBM

🔍

❮ ❯

Loadcell PACEline-CFT HBM

Model :

Bảo hành :

12 Tháng

Tình Trạng:

Còn Hàng

Liên hệ

Tư vấn

Thông tin chi tiết

Loadcell PACEline-CFT HBM là dòng cảm biến lực nén được thiết kế chuyên dụng cho các ứng dụng đo lực động, đặc biệt phù hợp với máy ép, hệ thống press-fit và dây chuyền tự động hóa yêu cầu phản hồi nhanh.

THÔNG SỐ KỸ THUẬT CỦA LOADCELL

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm

Thông số	Giá trị
Tên sản phẩm	Loadcell PACEline-CFT HBM
Tên kỹ thuật	CFT Piezoelectric Force Transducer
Loại cảm biến	Cảm biến lực áp điện đo lực nén
Nguyên lý đo	Piezoelectric, tín hiệu điện tích
Dải lực danh định	5kN, 20kN
Cấp chính xác	0.5
Độ lặp lại	0.1%
Sai số đảo chiều tương đối	0.5%
Độ tuyến tính	0.5%
Ảnh hưởng lực ngang	0.06N/N với bản 5kN; 0.05N/N với bản 20kN
Ảnh hưởng mô-men uốn	0.8% với bản 5kN; 0.6% với bản 20kN
Ảnh hưởng nhiệt độ lên độ nhạy	0.5%
Độ nhạy	-7.7pC/N
Sai số độ nhạy	5%
Điện trở cách điện	>10¹³Ω
Đầu nối	Coaxial connector 10-32 UNF, Microdot
Nhiệt độ danh định	-40°C đến +120°C
Nhiệt độ vận hành	-40°C đến +120°C
Nhiệt độ lưu trữ	-40°C đến +120°C
Lực vận hành tối đa	110% Fnom
Lực giới hạn	110% Fnom
Lực phá hủy	200% Fnom với bản 5kN; 150% Fnom với bản 20kN
Lực ngang giới hạn	80N với bản 5kN; 160N với bản 20kN
Mô-men xoắn giới hạn	0.3Nm với bản 5kN; 1Nm với bản 20kN
Mô-men uốn giới hạn khi Fz = 0N	2Nm với bản 5kN; 4Nm với bản 20kN
Mô-men uốn giới hạn khi Fz = Fnom	0.5Nm với bản 5kN; 2Nm với bản 20kN
Chuyển vị danh định	11µm với bản 5kN; 18µm với bản 20kN
Độ cứng	4545 x 10⁵ N/mm với bản 5kN; 11111 x 10⁵ N/mm với bản 20kN
Tần số cộng hưởng cơ bản	40kHz với bản 5kN; 36kHz với bản 20kN
Ứng suất rung cho phép khi nén	100% Fnom
Cấp bảo vệ	IP65 theo EN 60529
Vật liệu phần tử đo	Gallium phosphate
Khối lượng	8g với bản 5kN; 22g với bản 20kN

MỘT SỐ ƯU ĐIỂM NỔI BẬT CỦA LOADCELL

Với ưu thế siêu nhỏ gọn, phản hồi nhanh, độ bền cao và khả năng tích hợp linh hoạt, Loadcell PACEline-CFT HBM là giải pháp phù hợp cho các hệ thống tự động hóa và đo lực nén động trong công nghiệp.

Thiết kế siêu nhỏ gọn: Khối lượng chỉ khoảng 8 g ở phiên bản 5 kN và 22 g ở phiên bản 20 kN, dễ dàng lắp đặt tại những vị trí có không gian hạn chế.

Đo lực nén thay đổi nhanh: Được thiết kế cho các ứng dụng press-fit và mounting, giúp ghi nhận chính xác lực ép, lực lắp ráp diễn ra trong thời gian ngắn.

Phản hồi lực nhanh: Tần số cộng hưởng lên đến 40 kHz ở bản 5 kN và 36 kHz ở bản 20 kN, phù hợp với các ứng dụng đo lực động và chu kỳ cao.

Độ bền cao: Housing bằng thép không gỉ, tăng khả năng chống chịu và độ bền khi làm việc trong môi trường công nghiệp.

Chống bụi, chống nước IP65: Hỗ trợ bảo vệ cảm biến trước bụi và nước, phù hợp với nhiều hệ thống máy móc công nghiệp.

Dễ dàng lắp đặt: Thiết kế mặt bích hai bên cùng lỗ tâm, thuận tiện tích hợp vào đồ gá, cụm ép và cơ cấu đo lực nén.

Khả năng đo nhiều điểm: Có thể kết nối tối đa 4 cảm biến thông qua summing box CSB4/1 và một bộ khuếch đại điện tích, phù hợp khi cần đo tổng lực từ nhiều vị trí.

Ứng dụng linh hoạt: Phù hợp với dây chuyền tự động hóa, máy ép, hệ thống press-fit, mounting và các ứng dụng đo lực động yêu cầu tốc độ phản hồi cao.
